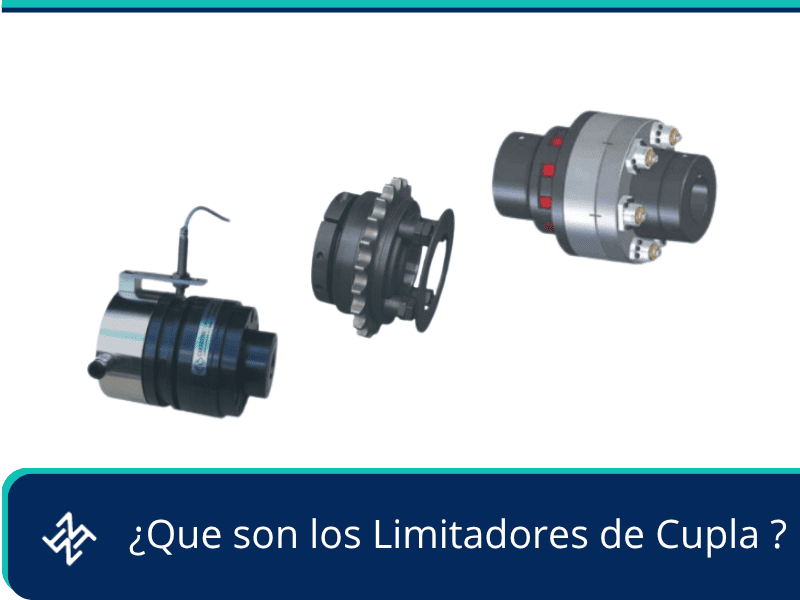

Un limitador de cupla es un dispositivo mecánico de protección de sobrecarga diseñado para desvincular el eje motriz del eje conducido en una línea de transmisión cuando el par de torsión excede un límite de seguridad predeterminado.
Su función principal es actuar como un "fusible mecánico" que previene roturas de motor, averías en reductores y paradas de planta no programadas producidas por atascamientos o bloqueos imprevistos.
En Argentina, Novotec suministra y asesora técnicamente sobre la integración de limitadores de cupla y elementos de transmisión para todo el sector industrial.
¿Cómo funciona un limitador de torque industrial?
El principio de funcionamiento de un limitador de cupla se basa en el equilibrio de fuerzas calibradas mecánicamente:
- Estado Normal (Transmisión): El par se transmite desde el elemento motriz mediante fricción, resortes de compresión o bolas/rodillos alojados en cavidades de retención.
- Sobrecarga (Disparo): Cuando el torque de la máquina supera la fuerza del resorte (debido a un atasco mecánico), las superficies se deslizan o los rodillos descalzan de sus alojamientos.
- Protección Instantánea: La transmisión de potencia se interrumpe de inmediato en milisegundos, aislando el motor del resto de la línea antes de provocar un daño estructural.
- Rearme: Dependiendo del diseño, el sistema se rearma automáticamente al detener la sobrecarga o requiere una intervención manual sencilla.
Principales tipos de limitadores de cupla
Los limitadores mecánicos de par se clasifican según su mecanismo de accionamiento:
- Limitadores de cupla por fricción (Discos de fricción): Utilizan discos prensados por resortes helicoidales o arandelas Belleville. Ofrecen un deslizamiento continuo mientras dure el bloqueo y reentran en servicio automáticamente al ceder la sobrecarga.
- Limitadores de cupla por rodillos (Mecánicos de precisión): Emplean elementos rodantes retenidos en muescas por presión elástica. Al sobrepasar el torque configurado, los rodillos salen de su posición, accionando opcionalmente un microswitch para detener eléctricamente el motor.
- Limitadores de cupla neumáticos / hidráulicos: Permiten regular el torque de disparo en tiempo real ajustando la presión de aire o fluido de la línea.
Importancia de los limitadores de torque en la industria
- Protección de activos de alto costo: Evitan la rotura de dientes en engranajes, de deformación de ejes y el quemado de bobinados en motores eléctricos.
- Reducción de tiempos de parada (Downtime): Minimizan las horas fuera de servicio al evitar reparaciones complejas tras un bloqueo operativo.
- Seguridad operativa: Reducen riesgos de proyección de fragmentos metálicos o fallas catastróficas en el puesto de trabajo.
Asesoramiento y selección técnica en Novotec
La correcta dimensión de un limitador de par exige calcular el torque nominal de trabajo, el factor de servicio, la velocidad de rotación ($RPM$) y la inercia del sistema.
El equipo de ingenieros de Novotec Argentina brinda soporte integral para la selección del limitador de cupla idóneo según la exigencia de su maquinaria.
Consulte a Novotec para evaluar su línea de transmisión y proteger sus equipos.
