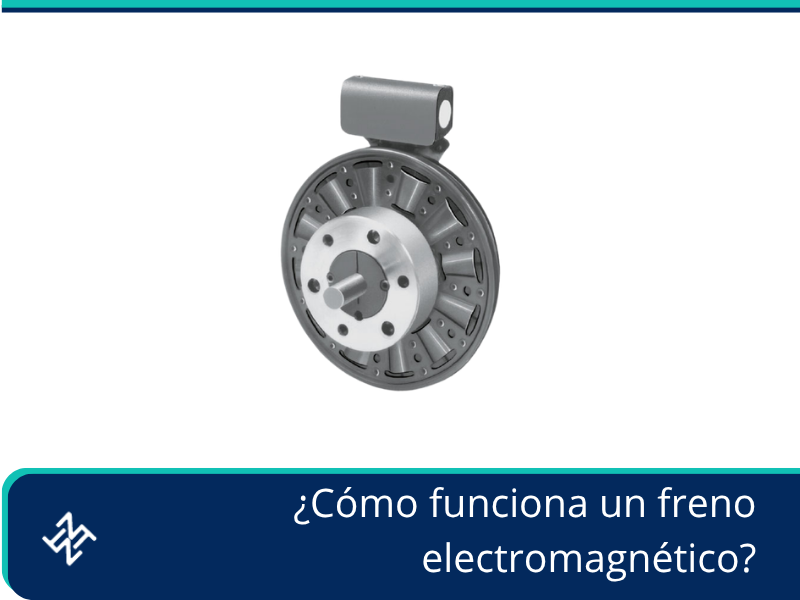

¿Cómo funciona un freno electromagnético?

A diferencia de los frenos puramente mecánicos o manuales, este sistema permite un accionamiento rápido, preciso y automatizado mediante señales eléctricas, lo que lo convierte en un componente clave para la automatización industrial, grúas, ascensores, motores eléctricos y maquinaria de empaque.

En Argentina, Novotec asesora de forma integral en la selección e integración de frenos electromagnéticos y componentes de transmisión industrial.

Principio de funcionamiento paso a paso

El funcionamiento de un freno electromagnético se basa en la Ley de Ampère y el principio del electromagnetismo: cuando la corriente eléctrica circula a través de una bobina de cobre, genera un campo magnético capaz de atraer o liberar una armadura metálica.

Dependiendo de su estado de reposo, existen dos configuraciones principales:

1. Frenos Electromagnéticos Negativos (Por Falla de Corriente o de Seguridad) Son los más utilizados en la industria pesada y de elevación debido a que actúan como sistema de seguridad en caso de un corte de energía:

• Sin energía eléctrica (Frenado activo): Uno o varios resortes de compresión empujan un disco metálico contra el disco de fricción montado sobre el eje del motor. La fuerza mecánica de los resortes bloquea el movimiento del eje de instante a instante.
• Con energía eléctrica (Desfrenado / Liberación): Al aplicar tensión a la bobina, la fuerza del campo magnético vence la resistencia de los resortes, atrayendo la armadura hacia el cuerpo del freno. Se crea una luz de separación (air gap) que libera el disco de fricción y permite que el motor gire libremente.

2. Frenos Electromagnéticos Positivos (Por aplicación de corriente)

• Sin energía eléctrica (Liberado): El eje gira sin restricción gracias a un resorte de retorno que mantiene desvinculadas las superficies de fricción.
• Con energía eléctrica (Frenado activo): Al energizar la bobina, el campo electromagnético atrae la armadura hacia el rotor estático del freno, generando contacto por fricción e interrumpiendo el giro de forma inmediata.

Tipos de frenos electromagnéticos en la industria

• Frenos monodisco de fricción: Ideales para operaciones ágiles de posicionamiento y ciclos rápidos de arranque/parada.
• Frenos multidisco: Diseñados para transmitir altos torques en espacios reducidos, habitualmente utilizados en entornos húmedos o baños de aceite.
• Frenos de polvo magnético: Utilizan una mezcla de fino polvo de hierro que se solidifica bajo el campo magnético para un control de par suave y continuo (utilizados en control de tensión de bobinado/desbobinado).
• Frenos por corrientes de Foucault (Histeresis): Generan desaceleración sin contacto mecánico directo, eliminando el desgaste por fricción.

Ventajas técnicas de los frenos electromagnéticos

Seguridad intrínseca (Fail-safe): Los modelos negativos garantizan la detención inmediata de cargas ante fallas de suministro eléctrico.

Tiempos de respuesta en milisegundos: Permiten paradas de precisión e integración fluida con autómatas programables (PLC).

Bajo mantenimiento y larga vida útil: Equipados con materiales de fricción sin asbesto y entrehierros ajustables para prolongar su durabilidad.

Asesoramiento y Selección Técnica con Novotec

Para seleccionar el freno electromagnético adecuado es preciso calcular el torque de frenado estático y dinámico, el tiempo de disipación térmica, el ciclo de trabajo ($ED\%$) y las características del entorno operacional.

El departamento de ingeniería de Novotec Argentina brinda asistencia personalizada para definir la solución de frenado idónea para sus motores e instalaciones.

Contacte a Novotec para cotizar o solicitar asesoramiento técnico especializado.
